鼓型齿式轴联器
发布日期:2023-10-31 浏览 386次



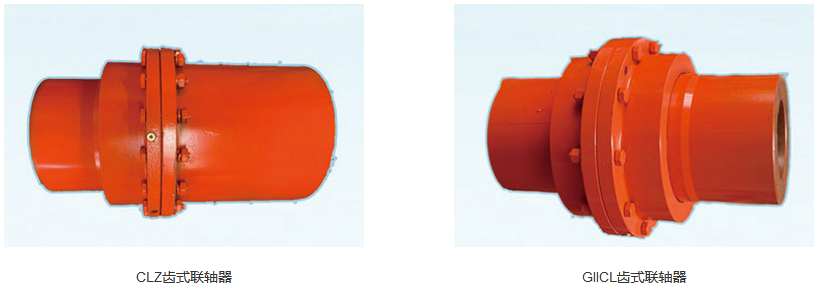

齿式联轴器的简介

  齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移,可改善齿的接触条件,提高传递转矩的能力,延长使用寿命,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

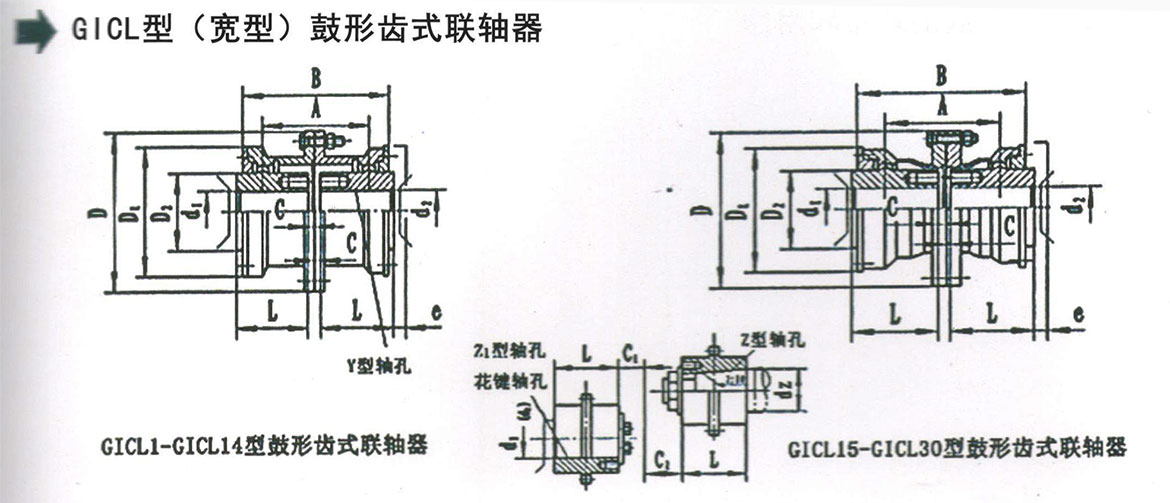

  当两轴线无径向位移时,外齿套与内齿圈的轴线许用角向补偿量△a=1°30‘-3°
(样品按10°30‘设计),两轴线******角补偿量(2△a=3°,见图一),两轴线无角向位移时,联轴器许用径向补偿量(△y,见下图二)



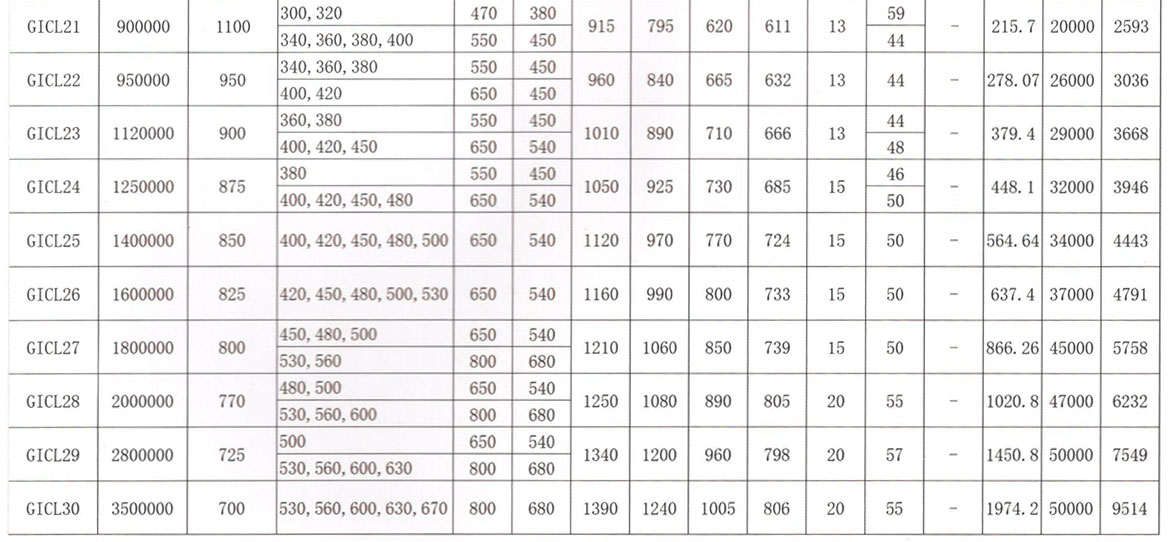

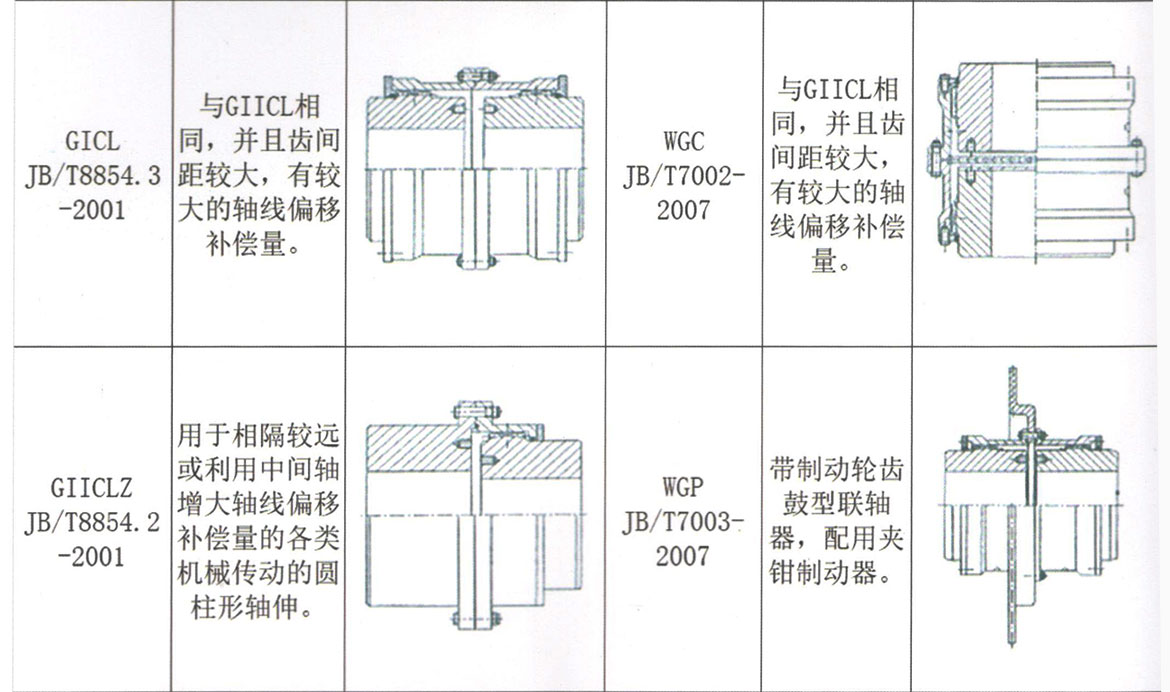

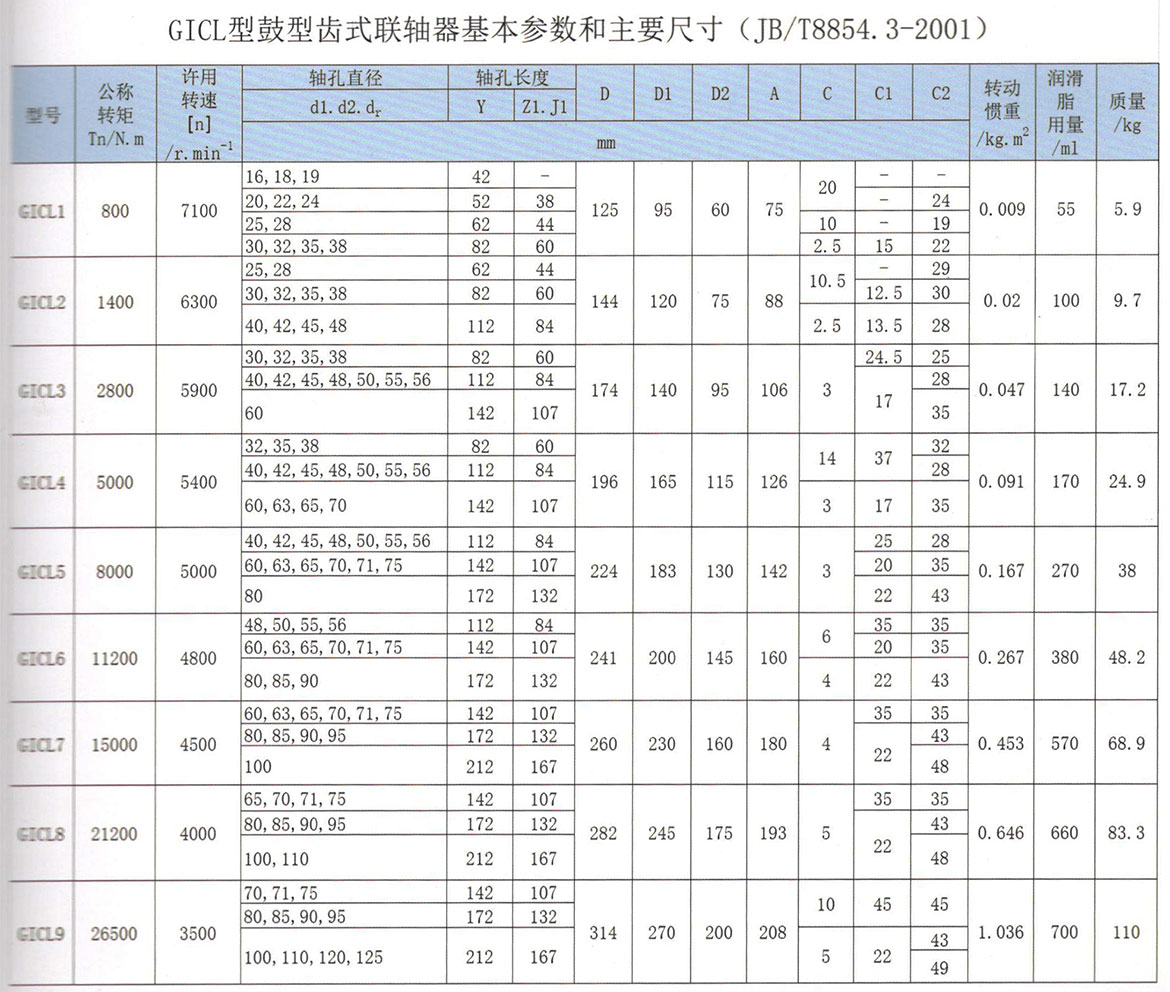

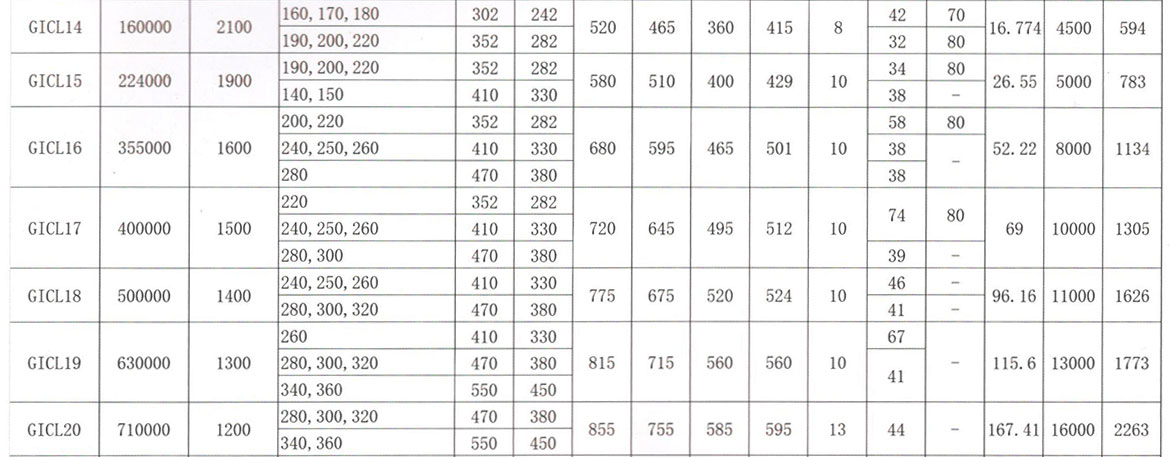

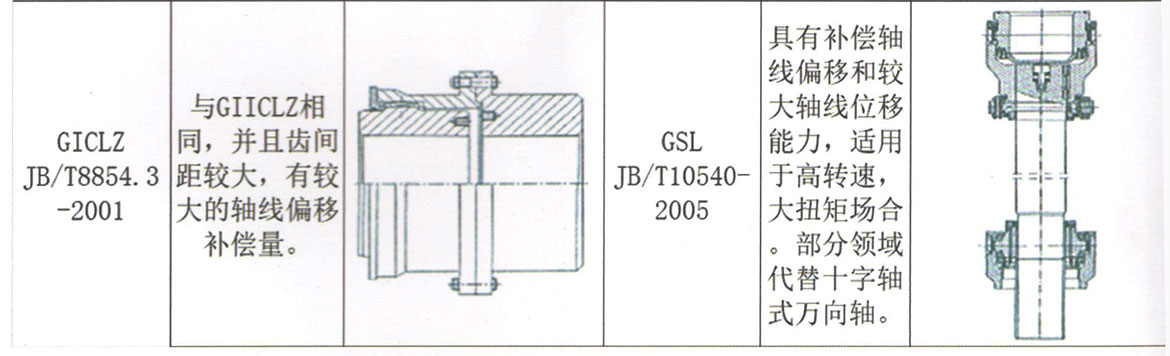

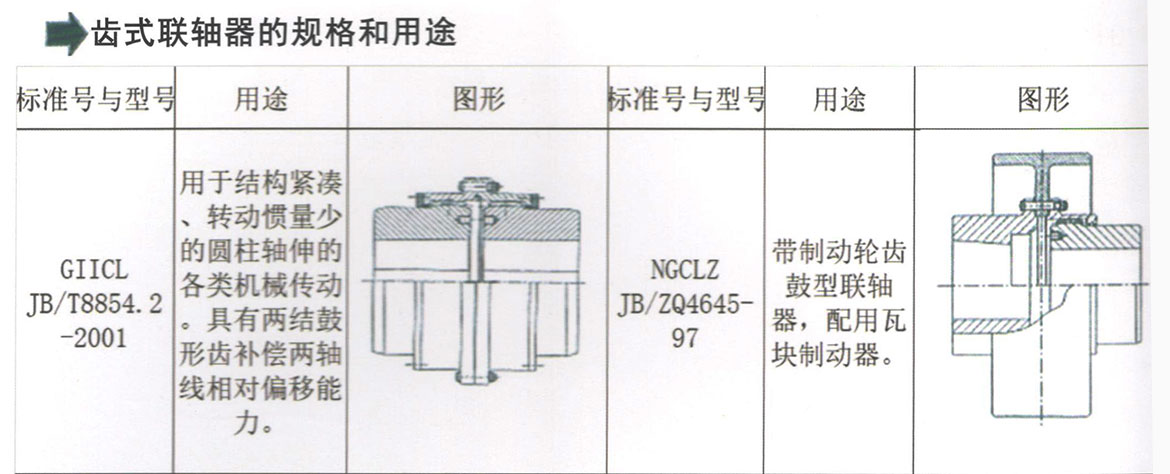

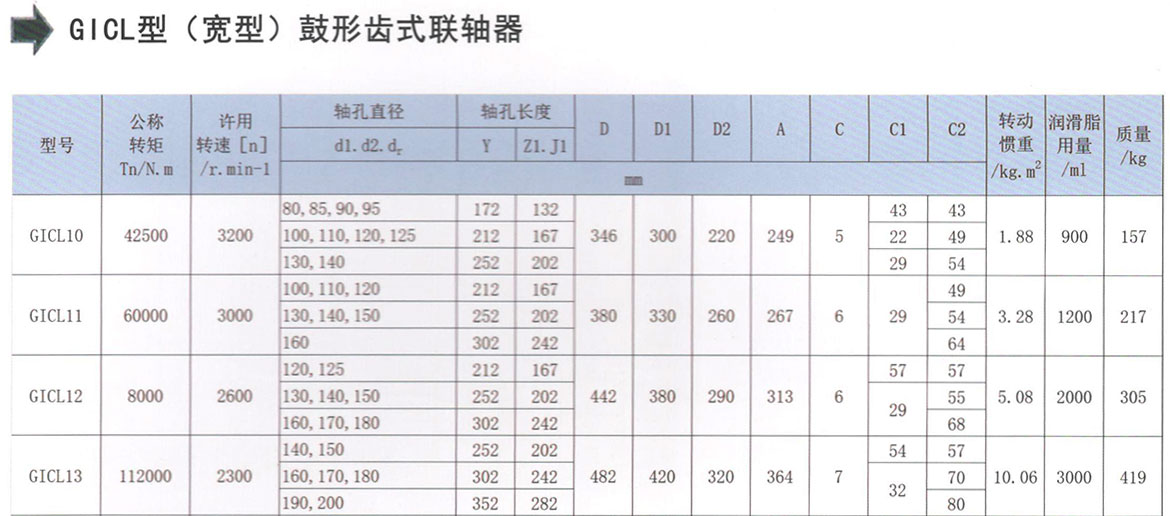

齿式联轴器的标记

标记示例:
1. GIICL8型鼓型齿式联轴器
主动端:Y型轴孔 B型键槽d1=80  L=212
从动端:J1型轴孔 A型键槽d2=90  L=167
标记:GIICL8=YB80*212/JlA90*167

2. WGP9型带制动盘齿式联轴器D0=630
主动端:Z1型轴孔  C型键槽dl=80  L=132
从动端:Y型轴孔   B型键槽d2=90  L=172
标记:WGP9=(Z1C80*212)/(YB90*167)
