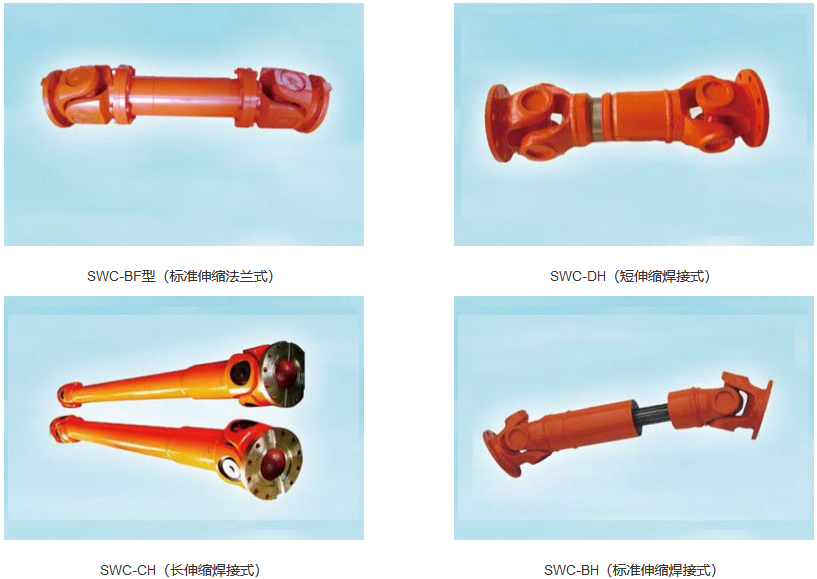

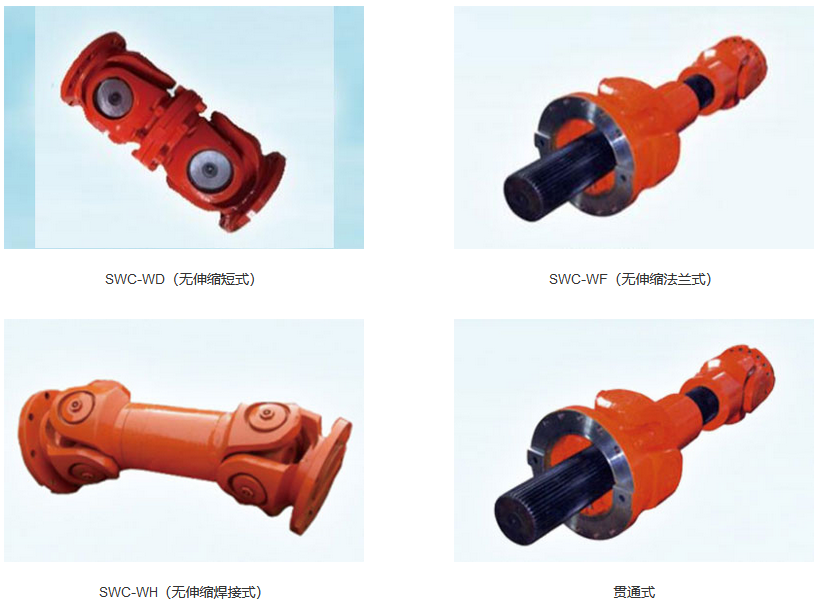

SWC十字轴式万向联轴器
发布日期:2023-10-31 浏览 372次



十字轴式万向联轴器简介和选用

    十字轴式万向联轴器是一种最常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大(10° -35°)或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动。其主要特点为:1.具有较大的角度补偿能力。2.结构紧凑合理。3.承载能力大。4.传动效率高。用于大功率传动,节能效果明显。5.运载平稳,噪声低,装拆维护方便。

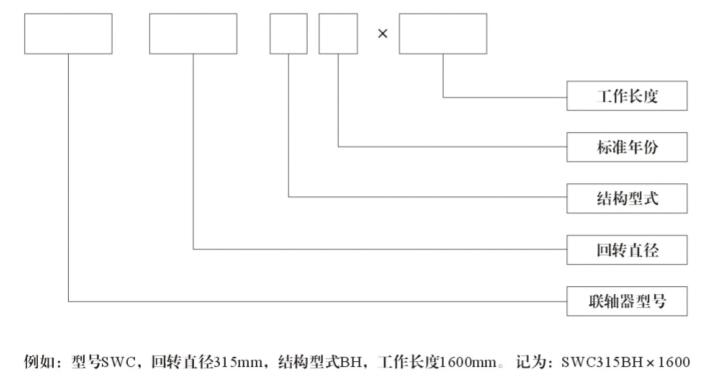

十字轴式万向联轴器的标记示例


十字轴式万向联轴器的选用

Tc=T×K=9. 55N/n×K ≤ Tn或Tf
式中:Tc计算转矩KN.m
     T一理论转矩KN.m
     TC一公称转矩KN.m(见参数表)
     Tf一疲劳转矩KN.m(频繁正反转时用)
     N-驱动功率KW
     n一联轴器工作转速r/min
     K-综合系数一般选K=1.2-3.0,或者参照JB/T 3241-91,
     JB/T 5513-91, JB/T 3243-93以及JB/2Q 4383-96等标准参考的系数计算。
